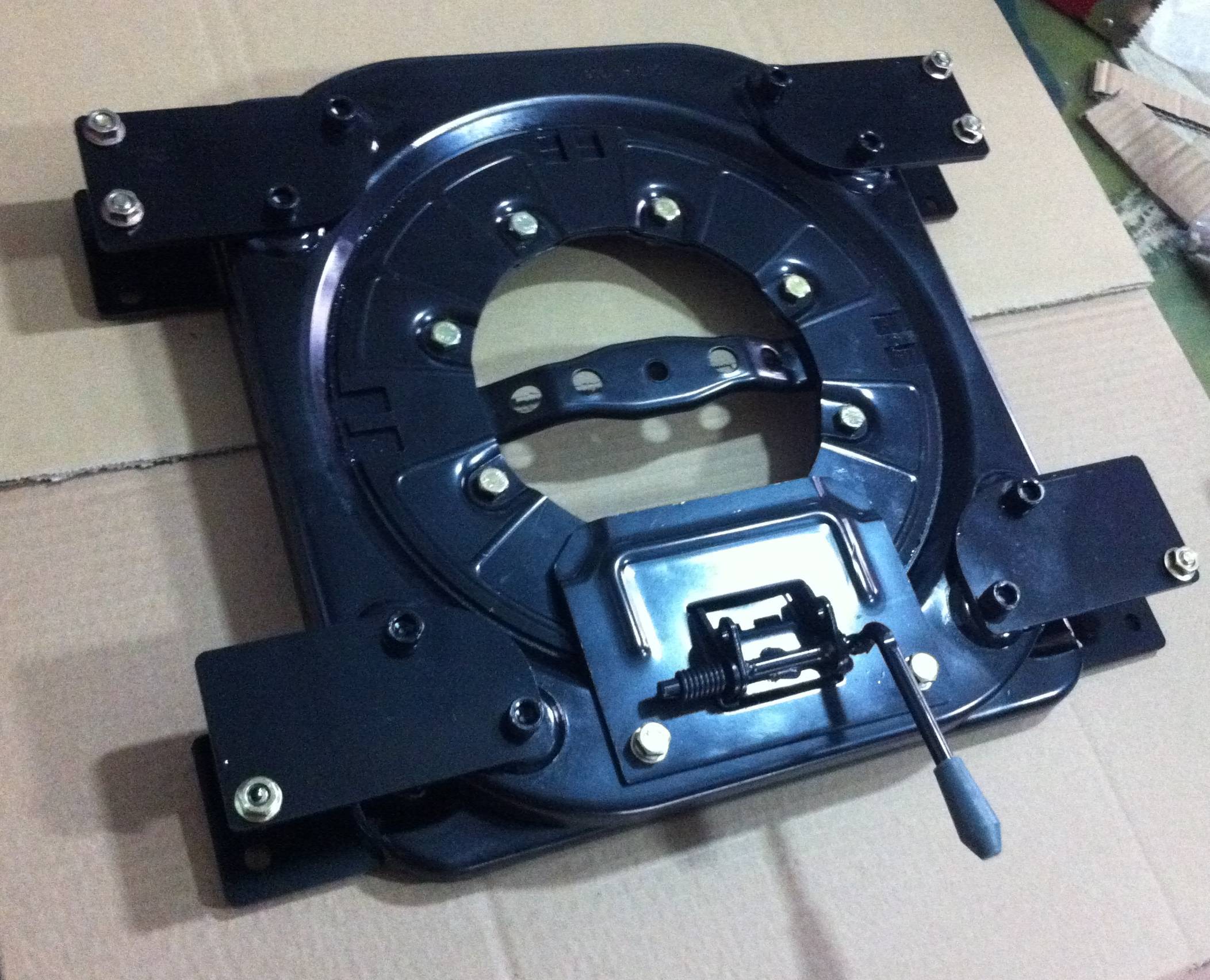

Поворотный механизм для сидений

Поворотный механизм для сидений

Поворотный механизм для сидений

Поворотный механизм для сидений


ДТ-75

Сельскохозяйственный трактор ДТ-75 на гусеничном шасси принадлежит к 3 тяговому классу и предназначен для универсальных сельскохозяйственных работ. Трактор используется вместе с прицепными, полунавесными и навесными орудиями. Трактор также возможно использовать как с гидрофицированным, так и с негидрофицированным оборудованием на высокой скорости, на легких работах при строительстве или мелиорации.

Во времена Советского Союза трактор ДТ-75 был излюбленной машиной из-за легкости своей конструкции и экономичного расхода топлива. Он не раз модернизировался и не только подходил, но даже опережал все требования времени к безопасности и технологичности тракторной техники. Конструкторы переоборудовали как внешний вид, так же как и основные узлы: ДВС, КПП, трансмиссию и ряд других деталей.

Преимущества трактора ДТ-75

У современного трактора ДТ-75 полностью герметичная кабина, защищенная от вибраций и грохота извне; для летних работ есть вентилятор, а для работы в холодное время — отопление кабины. Грязь и снег со стекол легко удаляются с помощью специальных дворников, причем установлены они как на передних, так и на задних стеклах. А для лобового стекла установлен омыватель. В тракторе есть возможность настраивать кресло под комплекцию каждого водителя благодаря подрессоренному сидению с полным набором регулировок.

Комплектация трактора ДТ-75

Для качественного агрегатирования трактор снабжен рядом устройств:

  • съемными балластными грузами во фронтальной части машины;
  • односкоростным валом отбора мощности, способным на 540 оборотов за минуту (по предварительному заказу показатель увеличивают до 1 тысячи оборотов в минуту);
  • тяговым сцепным устройством;
  • гидравлической системой привода и управления навесными орудиями;
  • навесным устройством на тыльной части трактора.

Изменения в новом тракторе ДТ-75 выпуска 2014 года


Изменения в новом тракторе ДТ-75 выпуска 2014 года

Новый трактор ДТ-75, выпускаемый начиная с 2014 года, отличается следующими нововведениями:

  • Новый капот, усиленный внутри круглой трубой. Труба изготавливается при помощи гибочного станка с ЧПУ.
  • Пластиковое оперение (боковые листы) заменено на металлическое. Окраска выполняется порошковым методом.
  • Усиленные газовые фиксаторы капота.
  • На все тракторы ставится глушилка с кнопки (без использования рычага), а кнопка в кабине на панели управления теперь служит для глушения двигателя.

Модификации трактора ДТ-75

Все модификации этого трактора классифицируют по виду двигателя, установленного на машину:

  • ДТ-75Д — трактор с двигателем А-41;
  • ДТ-75ЛМ — трактор с двигателем Д-245.25;
  • ДТ-75Н — трактор с двигателем СМД-18Н;
  • ДТ-75РМ — трактор с двигателем РМ-120.

Также классифицировать трактора ДТ-75 можно по комбинации дополнительного оборудования:

  • реверс-редуктор (РР);
  • ходоуменьшитель (ХУМ);
  • задняя гидронавесная система (ГНС);
  • неповоротный бульдозерный отвал для трактора (БНДТ-10) или болотника (БНДТ-20);
  • поворотный бульдозерный отвал (БПДТ);
  • универсальный отвал с гидроперекосом (БУДТ).

Расшифровка модификаций:

  • Д — алтайский двигатель А-41СИ-01 (90 л.с.) производства ОАО «ПО «Алтайский Моторный Завод»
  • М — минский двигатель Д-245.5S2 (95 л.с.) 4-х цилиндровый, производства ОАО «Минский Моторный Завод»
  • Т — торфяная модификация
  • Р — реверс-редуктор
  • Х — ходоуменьшитель
  • С2 — без ВОМ и задней гидронавески
  • С4 — с ВОМ и задней гидронавеской

Технические характеристики

Наименование ДТ-75 Тяговый класс 3 Двигатель Д-440-22 (А-41) Эксплуатационная мощность, л.с. 95 Частота вращения коленвала при эксплуатационной мощности, об/мин 1750 Удельный расход топлива при эксплуатационной мощности, г/л.с.ч. 175 Коэффициент запаса крутящего момента в тяговом режиме, % 35 Число передач
— переднего хода (с ходоуменьшителем и реверс-редуктором)
— заднего хода (с ходоуменьшителем и реверс-редуктором)
7 (23,14)
1 (5,7) Диапазон скоростей переднего хода, км/ч
— основной
— с ходоуменьшителем
— с реверс-редуктором
5,3…11,2
0,33…11,2
3,17…11,2 Продольная база, мм 1612 Колея, мм 1330 Дорожный просвет, мм 380 Ширина гусениц, мм 390 или 470 Габаритные размеры, мм
— длина (с навесным устройством в транспортном положении)
— ширина
— высота
4400
1850
2710 Масса эксплуатационная, кг 6950 Среднее давление на почву, кПа 41,5

Описание трактора ДТ-75

С любой стороны двигатель трактора ДТ-75 закрыт капотом от влаги и грязи. В его фронтальной части размещаются радиаторы (для воды и масла), закрытые специальной шторкой из брезента. В тыльной части двигателя находится силовая передача с главной муфтой сцепления, мощная карданная передача (она же соединительная), задний мост, усилитель крутящего момента, коробка переключения передач. Все это собрано в едином литом корпусе. Рядом находятся зависящий вал отбора мощности с конечными передачами.

Планетарное увеличение момента силы на этом тракторе дает прирост 25% тягового усилия на любой из передач, правда, путем снижения скорости передвижения машины. Благодаря этому механизму трактор ДТ-75 легко проходит кратковременные трудные участки, препятствующие его движению, без необходимости останавливаться или переключаться на более низкую передачу. Увеличитель дает трактору 2 дополнительные передачи со скоростью менее 5 километров за час и усилием тяги более 3-х.

Механическая коробка имеет 7 передач: главная передача оснащена двумя коническими шестернями, а бортовая — двумя цилиндрическими шестеренками. В задний мост встроен планетарный поворотный механизм, а вся конструкция вместе с коробкой собрана в едином литом корпусе: это дало возможность сделать более жесткий каркас и обеспечить трансмиссии работу в более чистых условиях. В заднем мосту расположилась пара планетарных поворотных механизмов (одноступенчатых), оборудованных ленточным тормозом.

Вал, отбирающий мощность для навесных орудий, в этом тракторе принадлежит к зависимому виду: вращательная мощность передается на него сквозь редуктор, посаженный на тыльной стене оболочки трансмиссии, от основного вала в увеличителе момента силы. Чтобы активировать или отключить ВОМ не нужно выходить из кабины — рычаг, активирующий его, находится в кабине водителя трактора.

Достаточно жесткая сварная рама состоит из пары сваренных продольных лонжеронов с прямоугольным замкнутым сечением, которые соединены друг с другом перпендикулярными осями и брусьями. Эта рама стала основанием для укрепления всех основных крупных механизмов трактора. Ее тыльные кронштейны держат прицепной механизм и рычажно-шарнирное устройство навески вместе с силовым цилиндром всей гидравлической системы, благодаря чему тракторист может управлять работой всех орудий прямо со своего рабочего места и полностью самостоятельно.

Рулевые, направляющие колеса, ролики с резиновым бандажом, каретки подвески и цепи гусеницы составляют ходовую трактора. Семипроушинные звенья гусеницы связаны между собой стальными пальцами и оснащены перекрытиями беговой дорожки, что позволяет каткам мягко и плавно перекатываться по цепи.


Кабина трактора ДТ-75

Кабина водителя закрытого типа: в ней расположена пара мягких сидений, а подушка водительского сидения имеет регулируемую опору. От водного радиатора проведен воздухопровод для обогрева и установлен вентилятор для остужения воздуха в кабине. Для водителя здесь расположены педали и рычаги для управления машиной: рычаг гидрораспределителя и вала отбора мощности, переключатель «массы», выключатели, кнопка для электросигнала, батарея аккумулятора, бак под воду, инструменты и аптечка. Позади кабины находится бак для топлива.

Трактор оборудован устройством для постоянного тока с напряжением в 12 В. Из оптики присутствует: пара фар спереди и пара в тылу, лампа для освещения в кабине, лампа для щитка приборов контроля. Есть возможность подключения выносной фары и переносной лампы. Благодаря оборудованию трактора реализована концепция, позволяющая водителю и прицепщику контактировать через звуковой электросигнал.

Популярность тракторов и бульдозеров ДТ-75 уже давно доказана исключительной надежностью, простотой ремонта и низкой ценой. С целью расширения функциональных возможностей можно для трактора ДТ-75 купить и использовать различное навесное оборудование. В наше время комплектующие и запчасти для новых тракторов ДТ-75 производят многие специализированные предприятия и уже не составляет никаких трудностей с их приобретением в любом регионе России.

Цена трактора ДТ-75

Цена на трактор ДТ-75 новый 2016 года выпуска составляет 1 839 000 руб.

Фото трактора ДТ-75


Источник: http://vgtz-traktor.ru/produkciya/traktory/dt-75
